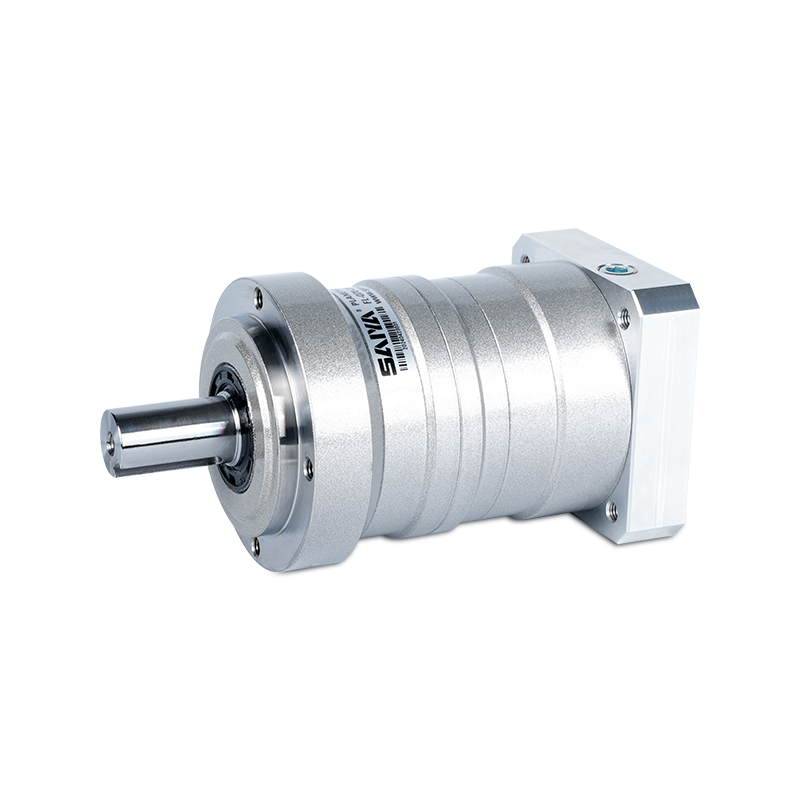

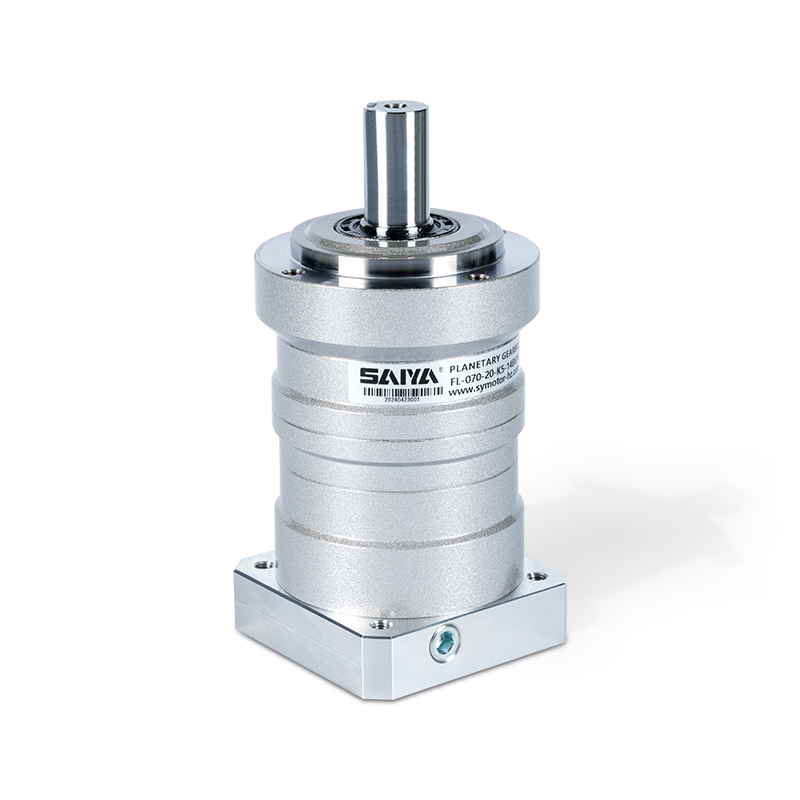

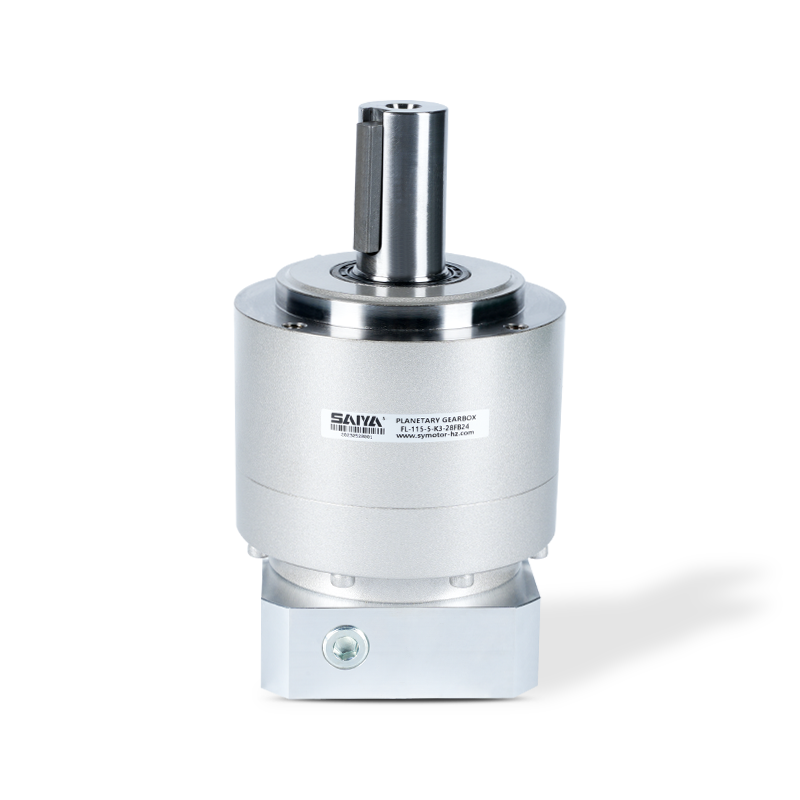

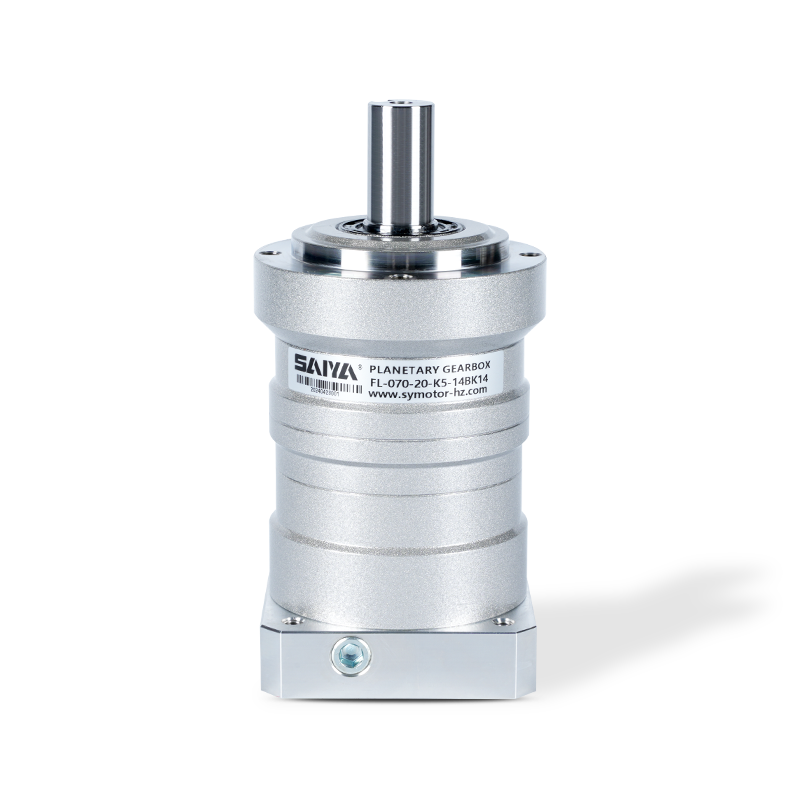

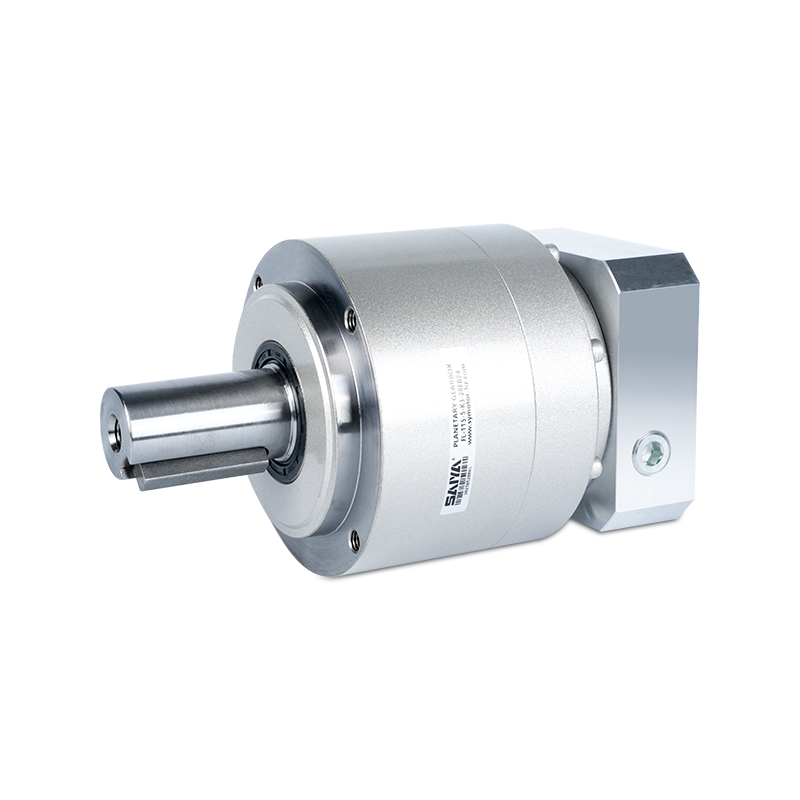

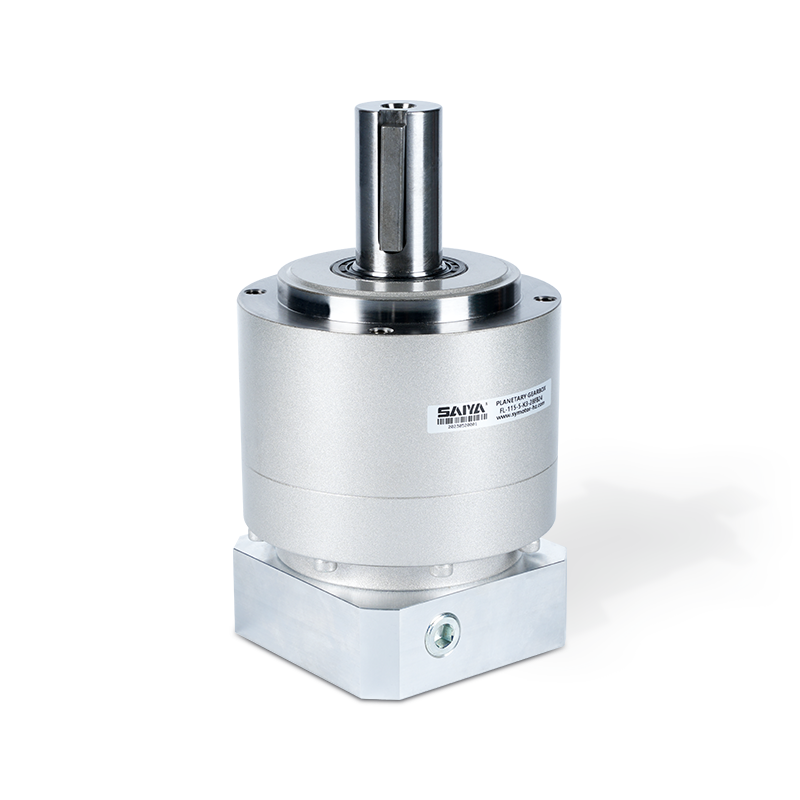

Helical planetary gearbox

FL Series 60 90 115 142 180 220 Helical Planetary Gearbox

FL Helical Gear Series/Circular Flange Output/Laki ng Saklaw: 60-220mm

Antas: 1-2 mga antas

Input Shaft Inner Diameter: 14-19MMA $ $

Walang nakaraang artikulo | SUSUNOD

+ Makipag-ugnayan sa amin + Pag-download ng Catalog Video ng Produkto

APLIKASYON LUGAR

Kami ay isang high-tech na negosyo na nakatuon sa produksyon at pagbebenta ng AC gear reduction motors, small reduction motors, servo-specific planetary reducer, DC brushless at brushless motor, at iba pang produkto.

Pag -uuri ng logistik
Mga awtomatikong robot
pagputol ng laser
Pag -access sa Gate ng Pag -access
Photovoltaic Power Station
Mga aparatong medikal
AGV

Paglalarawan ng Produkto

Ang mga serye ng FL series ay nag -aalok ng maraming nalalaman mga solusyon para sa isang malawak na hanay ng mga pang -industriya na aplikasyon, na nagtatampok ng isang helical gear design, round flange output, at isang malawak na hanay ng mga sukat mula 60 hanggang 220 mm. Ang mga gearbox na ito ay angkop para sa mga gawain na nangangailangan ng tumpak at mahusay na paghahatid ng kuryente sa isang compact space.

Ang isang kilalang tampok ng serye ng FL ay ang saklaw ng diameter ng shaft ng input mula sa 14-19 mm, na maaaring mapaunlakan ang iba't ibang mga pagsasaayos ng motor at mga input ng kuryente. Tinitiyak ng kakayahang umangkop na ito ang pagiging tugma sa isang malawak na hanay ng mga uri ng motor, pagpapahusay ng maraming kakayahan ng mga gearbox sa iba't ibang mga pang -industriya na kapaligiran.

Ginawa ng mga de-kalidad na materyales at paggawa ng katumpakan, ang serye ng FL ay matibay at maayos na nagpapatakbo. Bilang karagdagan, ang disenyo ng compact na ito ay nagbibigay -daan para sa madaling pag -install at pagsasama sa mga umiiral na mga sistema, ay maaaring kakayahang umangkop sa iba't ibang mga kinakailangan ng metalikang kuwintas at bilis. Ginamit man sa conveying system, mixer, o iba pang makinarya, ang mga gearbox na ito ay nagbibigay ng maaasahang pagganap.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Walang asawa	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Doble	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ8)	Sandali ng pagkawalang -galaw (≤φ14)
Frame laki	Yugto	Ratio	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Walang asawa	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Doble	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Walang asawa	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Doble	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ8)	Sandali ng pagkawalang -galaw (≤φ14)	Sandali ng pagkawalang -galaw (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Walang asawa	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Doble	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NMNg	[NMNg	[ RPMNg	[RPM]	[N]	[N]
090	1 Walang asawa	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Doble	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ8)	Sandali ng pagkawalang -galaw (≤φ14)	Sandali ng pagkawalang -galaw (≤φ19)	Sandali ng pagkawalang -galaw (≤φ28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Walang asawa	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Doble	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NMNg	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Walang asawa	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Doble	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ14)	Sandali ng pagkawalang -galaw (≤φ19)	Sandali ng pagkawalang -galaw (≤φ28)	Sandali ng pagkawalang -galaw (≤φ38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Walang asawa	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Doble	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NMNg	[NMNg	[RPM]	[RPM]	[N]	[N]
155	1 Walang asawa	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Doble	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ19)	Sandali ng pagkawalang -galaw (≤φ28)	Sandali ng pagkawalang -galaw (≤φ38)	Sandali ng pagkawalang -galaw (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Walang asawa	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Doble	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Walang asawa	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Doble	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ28)	Sandali ng pagkawalang -galaw (≤φ38)	Sandali ng pagkawalang -galaw (≤φ48)	Sandali Ofinertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Walang asawa	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Doble	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Frame laki	Yugto	Ratio	Nominal output metalikang kuwintas	Pinakamataas output metalikang kuwintas	Emergency Huminto metalikang kuwintas	Nominal input bilis	Pinakamataas input bilis	Pinapayagan radial Mag -Mag -Mag -Mag -load	Pinapayagan Axial load
Frame laki	Yugto	Ratio	[NMNg	[NMNg	[NMNg	[RPM]	[RPM]	[N]	[N]
235	1 Walang asawa	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Doble	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Frame laki	Yugto	Ratio	Pinakamataas radial load	Pinakamataas Axial load	Timbang	Sandali ng pagkawalang -galaw (≤φ38)	Sandali ng pagkawalang -galaw (≤φ48)	Sandali ng pagkawalang -galaw (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Walang asawa	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Doble	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

+ Unawain ang mga detalyadong parameter ng produkto

Makipag-ugnayan sa Amin

Tungkol sa amin

Zhejiang Saiya Intelligent Manufacturing Co, Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. itinatag noong 2009, na may 15 taon ng pag-iipon ng industriya, na isang high-tech na negosyo na dalubhasa sa produksyon at pagbebenta ng Micro AC gear motors, maliit na AC gear motors, brush DC gear motors, BLDC brushless DC gear motors, Precision Planetary gearbox, at motor roller...atbp. Kami ay Bultuhang Tsina FL Series 60 90 115 142 180 220 Helical Planetary Gearbox Mga supplier at OEM/ODM FL Series 60 90 115 142 180 220 Helical Planetary Gearbox Mga tagagawa, Ang mga motor at gearbox ng Saiya ay malawakang ginagamit sa mga robot na pang-industriya, matalinong logistik, mga bagong makina ng enerhiya, mga robot ng AGV at iba pang mga advanced na larangan. Bukod pa rito, nagsisilbi sila ng mga kritikal na tungkulin sa pagproseso ng pagkain, packaging, tela, elektroniko, kagamitang medikal, at espesyal na makinarya, na nag-aalok ng cost-effective at differentiated na solusyon para sa magkakaibang industriya. Upang mapahusay ang aming mga pakinabang sa pagkakaiba-iba at pagiging epektibo sa gastos, Mayroon kaming sariling kumpanya sa pangangalakal, ang Hangzhou Saiya Transmission Equipment Co., LTD na matatagpuan sa Hangzhou, Zhejiang, na malapit sa mga daungan ng Shanghai at Ningbo, upang pangasiwaan ang negosyo sa loob at labas ng bansa, na pinagsama sa parehong direktang pagbebenta at pamamahagi, tinitiyak ang pandaigdigang pamamahagi at suporta sa customer, na nagbibigay ng high-end na matipid at maaasahang solusyon sa lahat ng aming mga customer.

Kultura ng Kumpanya

Tunay na Maaasahan
Natural na Namumukod-tangi ang Kalidad.

Mga pangunahing halaga: Pagpapaunlad ng sarili at pagmamalasakit sa kapwa.

Pangitain:Maging eksperto sa serbisyo sa larangan ng intelligent transmission.

Ang aming misyon:Magbigay ng mga serbisyong may mataas na kalidad at lumikha ng halaga para sa mga customer.

Pilosopiya ng serbisyo:Ang paghahangad ng parehong materyal at espirituwal na kaligayahan para sa lahat ng mga empleyado at nag-aambag sa pag-unlad at pag-unlad ng lipunan ng tao.

2009
Establishment
80+
Mga tauhan
5+
Linya ng Produksyon

Balita

Harmonic Reducer: Isang nagniningning na bituin sa larangan ng paghahatid ng katumpakan
08 Jun, 2025
Sa yugto ng katumpakan ng modernong industriya at teknolohiya, ang Harmonic reducer ay tulad ng isang nagniningning na bituin. Sa natatanging disenyo at mahusay na pagganap, ito ay naging pa...
MAGBASA PA
Core ng Paghahatid ng Katumpakan: komprehensibong pagsusuri ng planeta na gearbox
01 Jun, 2025
Sa modernong pang-industriya na automation at high-precision transmission system, ang planeta ng gearbox ay naging isang pangunahing sangkap ng maraming mga kagamitan sa mekanikal dahil sa compact ...
MAGBASA PA
Brushless DC Gear Motors: Isang kumbinasyon ng mataas na kahusayan at tumpak na kontrol
22 May, 2025
Sa pagbuo ng modernong teknolohiya ng engineering at automation, ang mga walang brush na DC gear motor ay naging isa sa mga pangunahing teknolohiya sa maraming mga patlang ng aplikasyon. Kung sa pa...
MAGBASA PA

MGA DETALYE NG CONTACT

TEL: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Opisina: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Address ng Opisina: Room 2201, Wanyin Building, Hangzhou City, Lalawigan ng Zhejiang
Pabrika: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Address ng Pabrika: Hindi.

Industriya ng aplikasyon

Menu ng web

Paghahanap ng produkto

Wika

Ibahagi

Exit menu $ $

Helical planetary gearbox Mga supplier

FL Series 60 90 115 142 180 220 Helical Planetary Gearbox

Paglalarawan ng Produkto

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

1. Na may nominal na bilis ng pag -input, ang buhay ng serbisyo ay 20,000 oras.

2. Ang maximum na metalikang kuwintas kapag nagsisimula at huminto.

3. Ang maximum na metalikang kuwintas kapag nakatanggap ito ng pagkabigla (hanggang sa 1.000 beses).

4. Ang maximum na average na bilis ng pag -input.

5. Ang maximum na panandaliang bilis ng pag -input.

6. Sa bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output shaft center, sa axial load 0)

7. Gamit ang bilis ng pag -load at nominal na pag -input, ang buhay ng serbisyo ay 20,000 oras. (Inilapat sa output side bear.at radial load 0)

8. Ang maximum na pag -load ng radial na maaaring tanggapin ng reducer.

9. Ang maximum na pag -load ng axial na maaaring tanggapin ng reducer.

10. Ang timbang ay maaaring magkakaiba nang kaunti mula sa modelo hanggang mode.

Kultura ng Kumpanya

Tunay na Maaasahan
Natural na Namumukod-tangi ang Kalidad.

Kung Interesado Ka
Sa Aming Mga Produkto,
Mangyaring Kumonsulta sa Amin
