Mababang boltahe na walang brush na gear motor

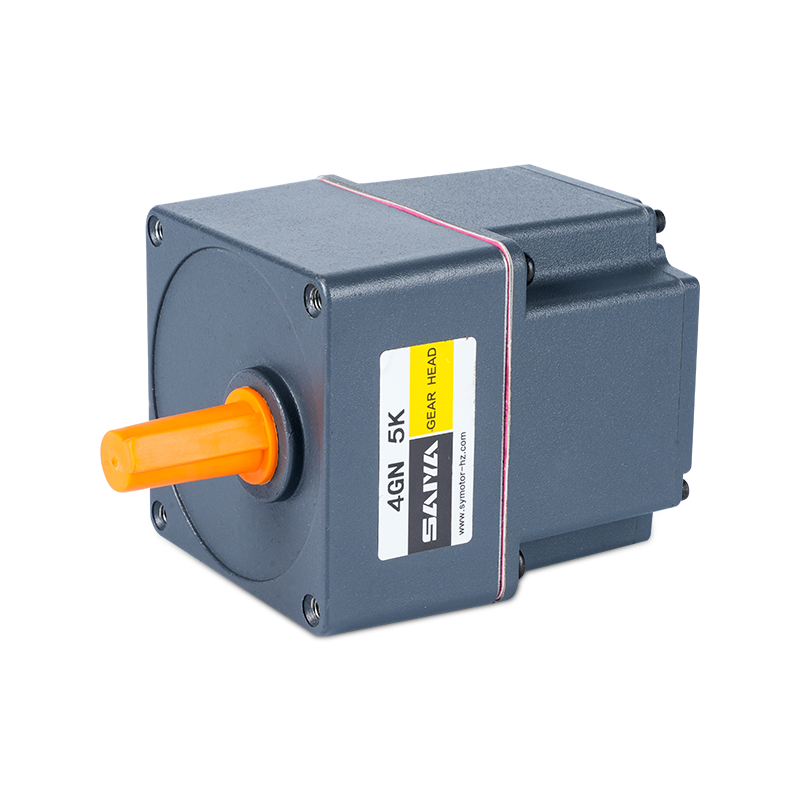

48V Brushless Gear Motor

Laki ng Boltahe: 48V ， 60mmx60mm-104mmx104mm

Rated Power: 25-400W

Na -rate na bilis: 3000rpm

Na-rate na kasalukuyang: 1.0-10.5A

Torque: 0.2-1.27n.m $ $

  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
  • 48V Brushless Gear Motor
Walang nakaraang artikulo   |   SUSUNOD

+ Makipag-ugnayan sa amin + Pag-download ng Catalog Video ng Produkto
APLIKASYON LUGAR
Kami ay isang high-tech na negosyo na nakatuon sa produksyon at pagbebenta ng AC gear reduction motors, small reduction motors, servo-specific planetary reducer, DC brushless at brushless motor, at iba pang produkto.

  • Pag -uuri ng logistik

  • Mga awtomatikong robot

  • pagputol ng laser

  • Pag -access sa Gate ng Pag -access

  • Photovoltaic Power Station

  • Mga aparatong medikal

  • AGV

Paglalarawan ng Produkto

Ang 48V brushless gear motor ay isang maraming nalalaman at mahusay na motor na idinisenyo para sa isang hanay ng mga aplikasyon. Sa mga sukat na mula sa 60mm x 60mm hanggang 104mm x 104mm, ang motor na ito ay maaaring magkasya sa iba't ibang laki ng kagamitan. Ipinagmamalaki nito ang isang na-rate na output ng kuryente sa pagitan ng 25W hanggang 400W, na ginagawang angkop para sa parehong mga gawain ng ilaw at mabibigat na tungkulin. Ang motor ay nagpapatakbo sa isang pare -pareho na rate ng bilis ng 3000 rpm, tinitiyak ang makinis at maaasahang pagganap. Nagtatampok ito ng isang na-rate na kasalukuyang ng 1.0 hanggang 10.5A, na nagpapahiwatig ng kahusayan at kakayahan ng pag-save ng enerhiya.

Ang isa sa mga pangunahing pagtutukoy ng motor na ito ay ang metalikang kuwintas nito, na na-rate sa 0.2-1.27 n.m, na nagbibigay ng sapat na puwersa para sa pagmamaneho ng mga mekanikal na sistema. Ang disenyo ng walang brush ay nagpapabuti sa tibay at binabawasan ang mga pangangailangan sa pagpapanatili, dahil walang mga brushes na pagod sa paglipas ng panahon. Nag -aambag din ito sa mas tahimik na operasyon at mas mataas na kahusayan kumpara sa mga brushed motor.

Ang 24v brushless gear motor ay mainam para magamit sa mga sistema ng automation, robotics, electric sasakyan, at iba pang mga pang-industriya na aplikasyon kung saan ang tumpak na kontrol at pangmatagalang pagiging maaasahan ay mahalaga. Ang laki ng compact nito, na sinamahan ng matatag na mga katangian ng pagganap, ginagawang isang ginustong pagpipilian para sa mga inhinyero at taga-disenyo na naghahanap ng mga de-kalidad na solusyon sa motor.

Mababang mga parameter ng motor ng boltahe

Modelo Boltahe
V 		Walang-load kasalukuyang
A 		Walang bilis ng pag-load
RPM 		Na -rate na kapangyarihan
W 		Na -rate na kasalukuyang
A 		Na -rate na bilis
RPM 		Na -rate na metalikang kuwintas
N.m 		Proteksyon ng Baitang
IP
S2BLD25-48 □ 48 0.30 3400 25 1.0 3000 0.08 20
S5BLD60-48 □ 48 0.30 3400 60 1.8 3000 0.19 20
S5BLD120-48 □ 48 0.45 3600 120 3.5 3000 0.38 20
S6BLD400-48GU $ $ 48 1.50 3800 400 10.5 3000 1.27 20

I -type

Mababang boltahe na motor

I -type Modelo
Pinion shaft Round shaft
Uri ng lead wire S2BLD25-48GN S2BLD25-48A
S4BLD60-48GN S4BLD60-48A
S5BLD120-48GU S5BLD120-48A
S6BLD400-48GU S6BLD400-48A

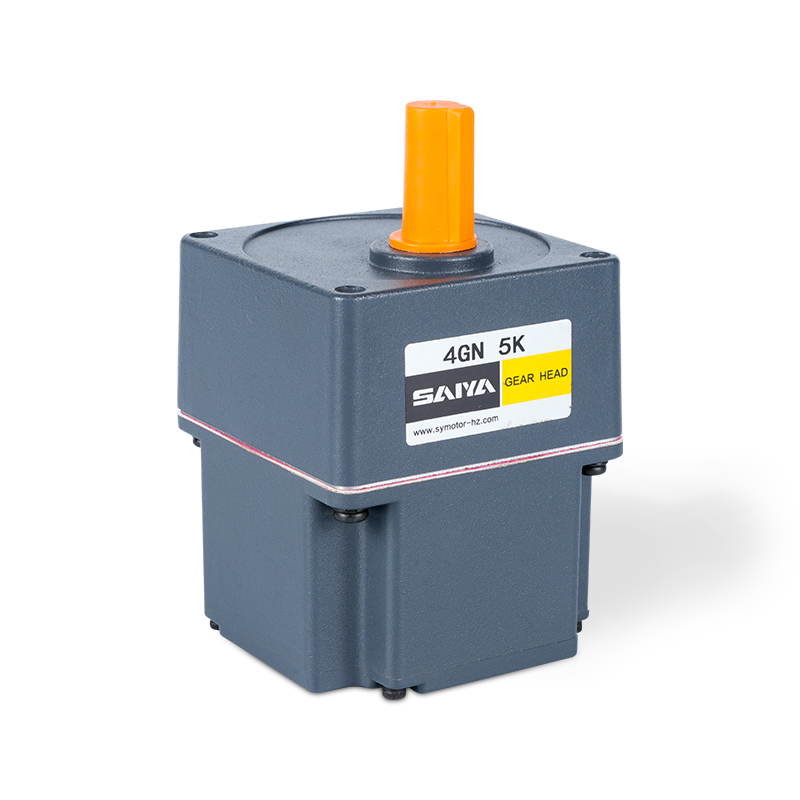

Parallel shaft gearhead (ibinebenta nang hiwalay)

Uri ng gearhead Modelong Gearhead Ratio ng gear
Mahabang buhay ● Mababang ingay

2gn □ k

4gn □ k

5gu □ KB

6gu □ KB

3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)
Ipasok ang ratio ng gear sa kahon sa loob ng pangalan ng modelo.

Gear Motor-Torque Table

Ang Gearhead at Mid-Gearbox ay maaaring ibenta nang hiwalay.

Ipasok ang ratio ng gear sa kahon () sa loob ng pangalan ng modelo.

Ang kulay na background □ ay nagpapahiwatig ng parehong umiikot na direksyon ng motor habang ang umiikot na direksyon ng iba ay kabaligtaran.

Ang bilis ay kinakalkula sa pamamagitan ng paghati sa kasabay na bilis ng motor sa pamamagitan ng ratio ng gear. Ang aktwal na bilis ay 2% ~ 20% mas mababa kaysa sa ipinakita na halaga, depende sa laki ng pag -load.

Upang mabawasan ang bilis na lampas sa ratio ng gear sa talahanayan, ikabit ang isang desimal na gearhead (gear ratio: 10) sa pagitan ng gearhead at motor. Sa kasong iyon, ang pinapayagan na metalikang kuwintas ay 3n · m. $ $

60 Series Allowance torque $ $ Unit: Baligtad (n.m)/ Belowside (kgf.cm)

Ratio ng gear 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Ang bilis ng shaft ng output 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Allowance Torque 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

80 Series Allowance torque $ $ Unit: Baligtad (n.m)/ Belowside (kgf.cm)

Ratio ng gear 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Ang bilis ng shaft ng output 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Allowance Torque 0.46 0.56 0.77 0.93 1.16 1.39 1.72 2.06 2.47 3.00 3.61 4.33 6.01 7.22 8.00 8.00 8.00 8.00 8.00 8.00 8.00

90 Series Allowance torque $ $ Unit: Baligtad (n.m)/ Belowside (kgf.cm)

Ratio ng gear 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Ang bilis ng shaft ng output 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Allowance Torque 0.92 1.10 1.54 1.86 2.32 2.78 3.44 4.12 4.94 6.00 7.22 8.66 12.0 14.4 18.0 19.9 20.0 20.0 20.0 20.0 20.0

104 Series Allowance torque $ $ Unit: Baligtad (n.m)/ Belowside (kgf.cm)

Ratio ng gear 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Ang bilis ng shaft ng output 833 694 500 416 333 277 200 167 139 100 83 69 50 42 33 28 25 21 17 14 12.5
Allowance Torque 3.09 3.71 5.16 6.17 7.74 9.28 11.62 3.94 16.73 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0

60 Mga Dimensyon ng Serye (Unit MM)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 0.5kg / gearhead: 0.48kg

Modelong motor Modelong Gearhead Ratio ng gear Sukat
Z2BLD25- □ Gn 2gn □ k 3 ~ 18 32
25 ~ 200 41

Ipasok ang ratio ng gear sa kahon (□) sa loob ng pangalan ng modelo na $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ na pangalan

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang seksyon ng seksyon ng shaft ay pareho sa mga uri ng pinion shaft.

Decimal Gearhead

Maaari itong konektado sa uri ng GN Pinion Shaft. 2GN10XK / Timbang: 0.2kg

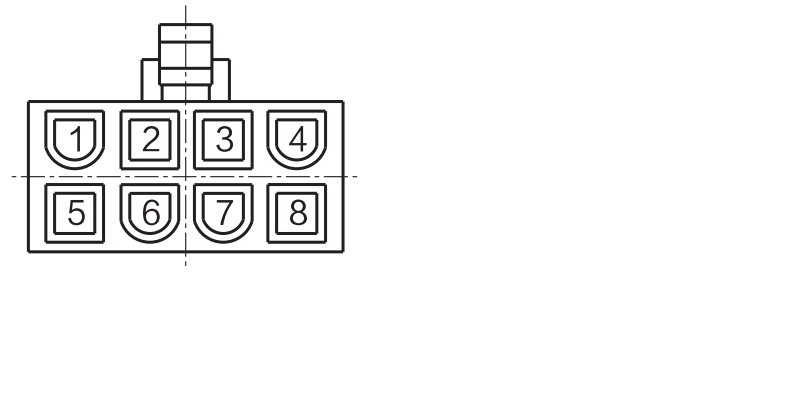

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

60 Pressure L Uri ng Reducer

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 0.9kg / gearhead: 0.48kg $ $

Key · Keyway (ang susi ay kasama sa gearhead)

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

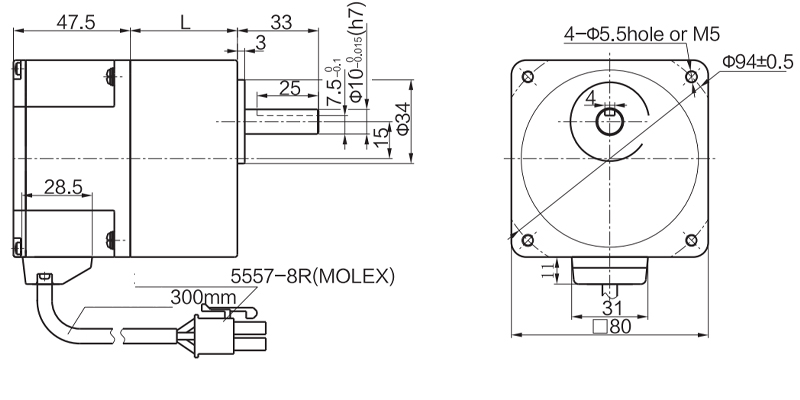

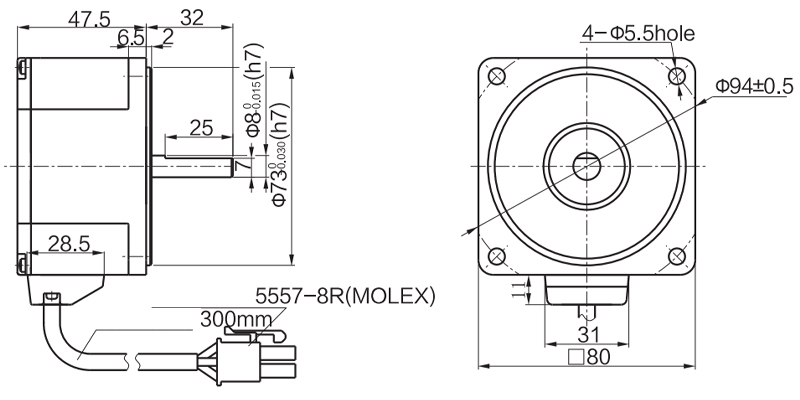

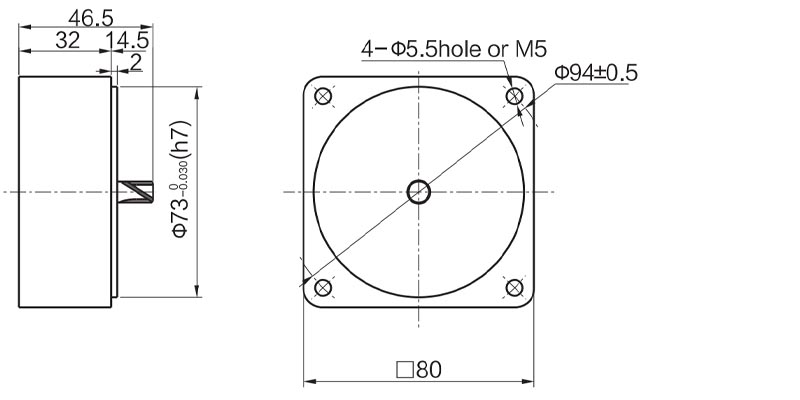

80 Mga Dimensyon ng Serye (Unit MM)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 0.8kg / gearhead: 0.8kg

Modelong motor Modelong Gearhead Ratio ng gear Sukat
Z4BLD60- □ Gn 4gn □ k 3 ~ 18 32
25 ~ 200 41

Ipasok ang ratio ng gear sa kahon (□) sa loob ng pangalan ng modelo na $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ na pangalan

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang seksyon ng seksyon ng shaft ay pareho sa mga uri ng pinion shaft.

Decimal Gearhead

Maaari itong konektado sa uri ng GN Pinion Shaft. 4GN10XK / Timbang: 0.41kg $ $

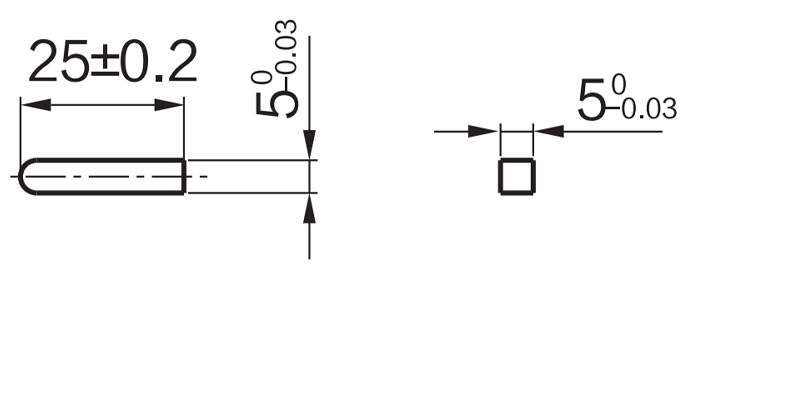

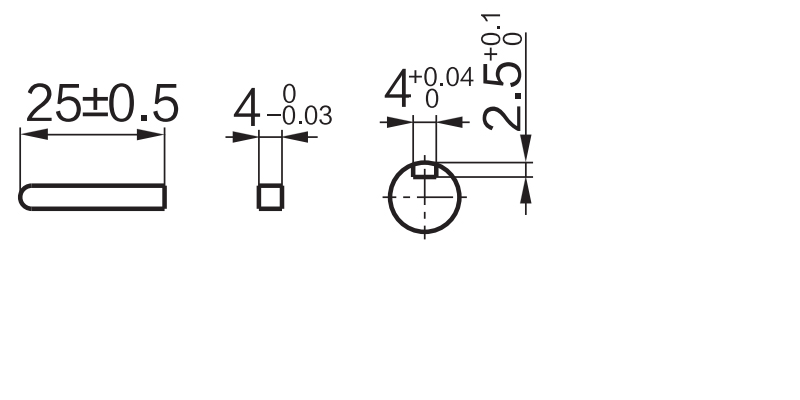

Key · Keyway (ang susi ay kasama sa gearhead)

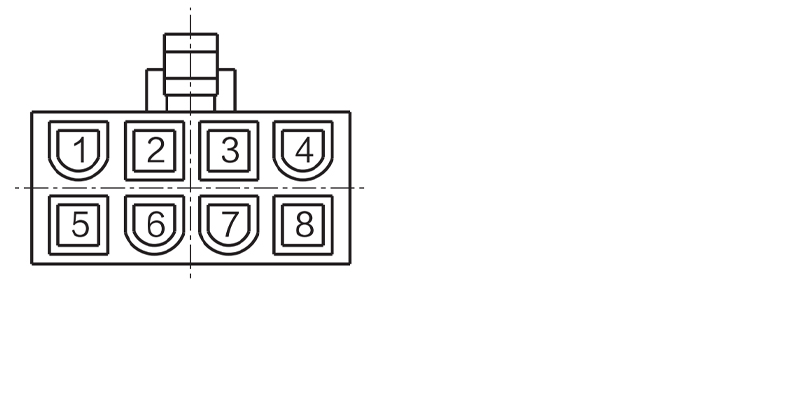

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

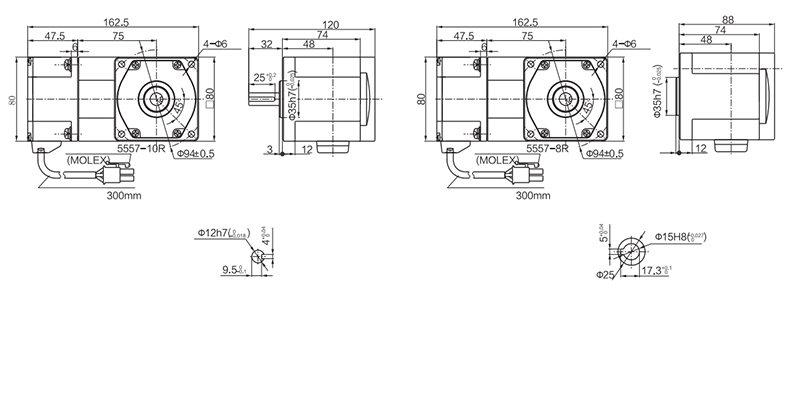

80 l Uri ng reducer

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 1.6kg / gearhead: 0.8kg $ $

Key · Keyway (ang susi ay kasama sa gearhead)

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

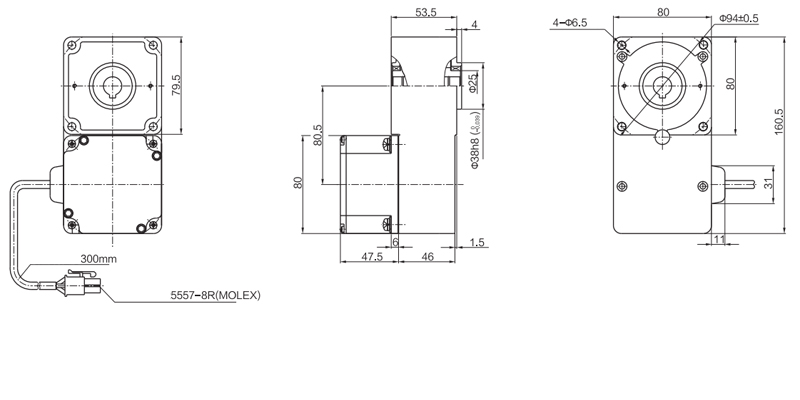

80 tamang reducer ng anggulo

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 1.8kg / gearhead: 0.8kg $ $

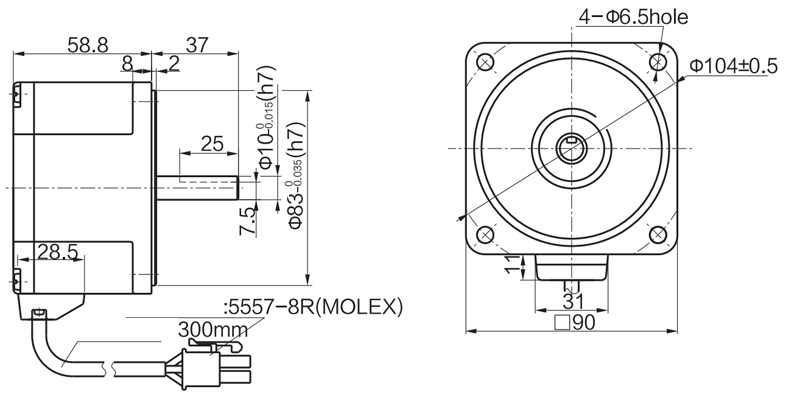

90 Mga Dimensyon ng Serye (Unit MM)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 0.8kg / gearhead: 0.8kg

Modelong motor Modelong Gearhead Ratio ng gear Sukat
Z5BLD120- □ GU 5gu □ KB 3 ~ 200 65.5

Ipasok ang ratio ng gear sa kahon (□) sa loob ng pangalan ng modelo na $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ na pangalan

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang seksyon ng seksyon ng shaft ay pareho sa mga uri ng pinion shaft.

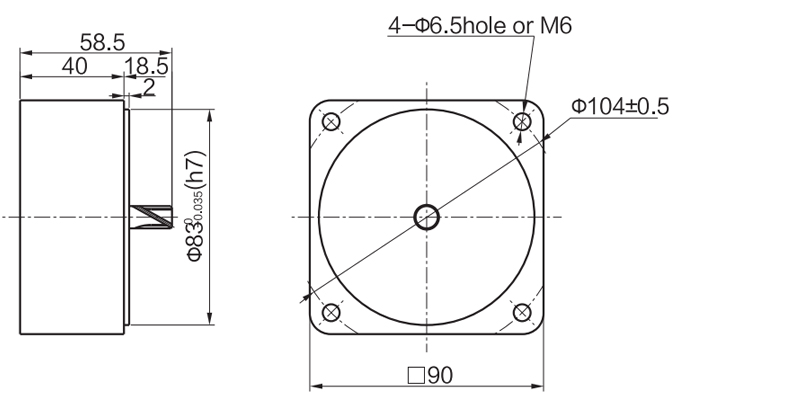

Decimal Gearhead

Maaari itong konektado sa uri ng GN Pinion Shaft. 5GN10XK / Timbang: 0.65kg $ $

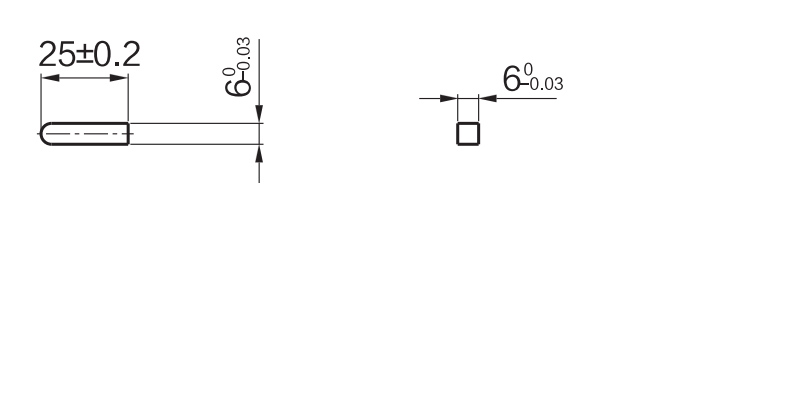

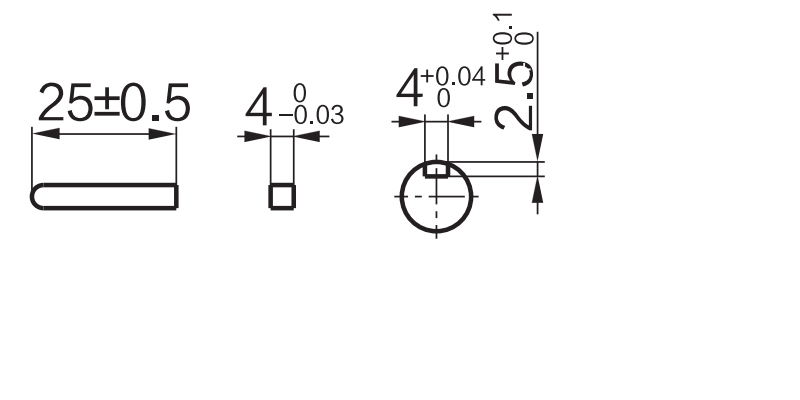

Key · Keyway (ang susi ay kasama sa gearhead)

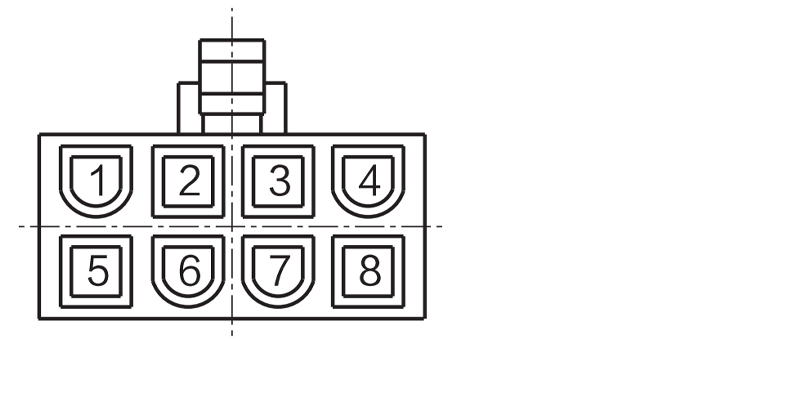

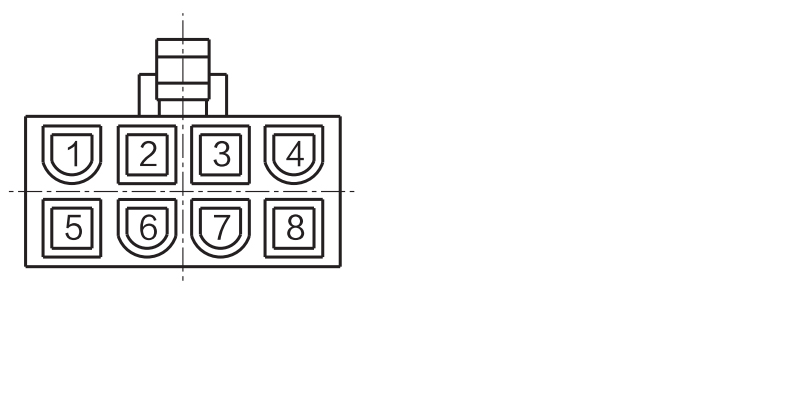

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

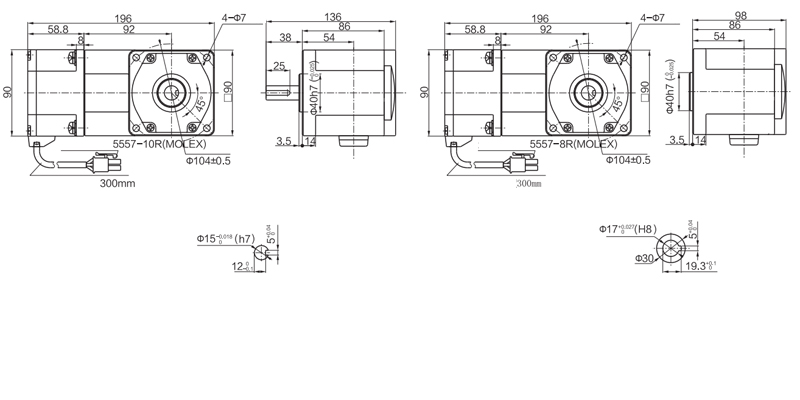

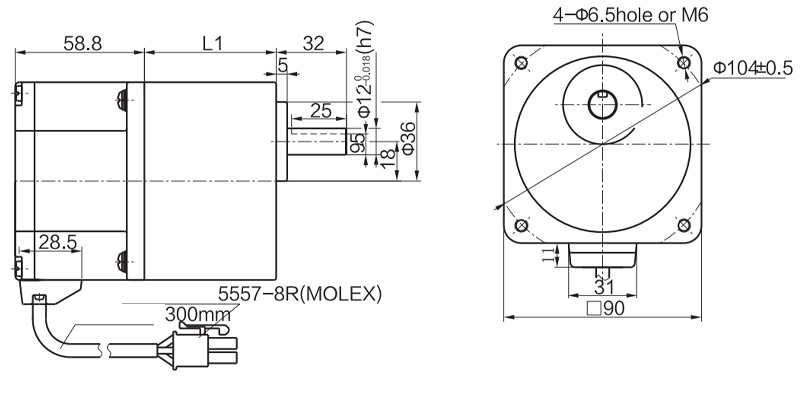

90 L Uri ng reducer

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 2.0kg / gearhead: 1.5kg $ $

Key · Keyway (ang susi ay kasama sa gearhead)

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

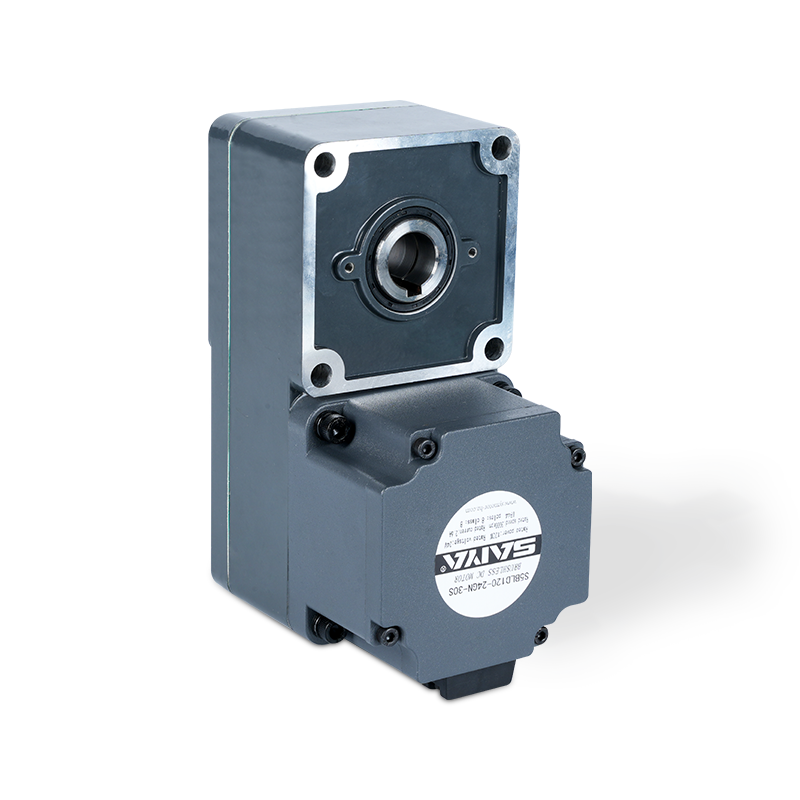

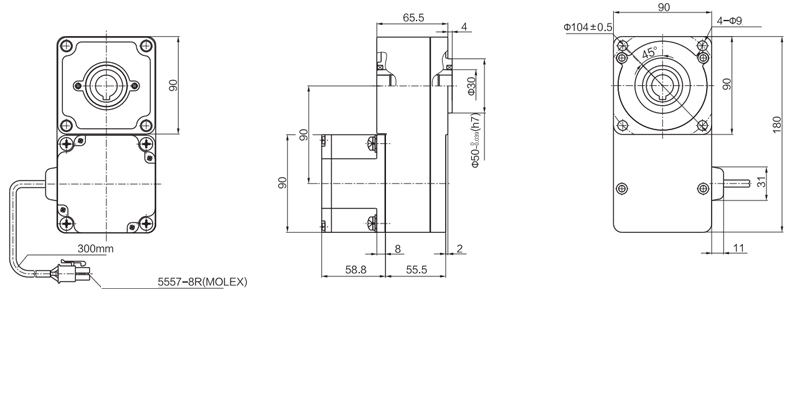

90 tamang anggulo ng reducer

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 2.8kg / gearhead: 1.5kg $ $

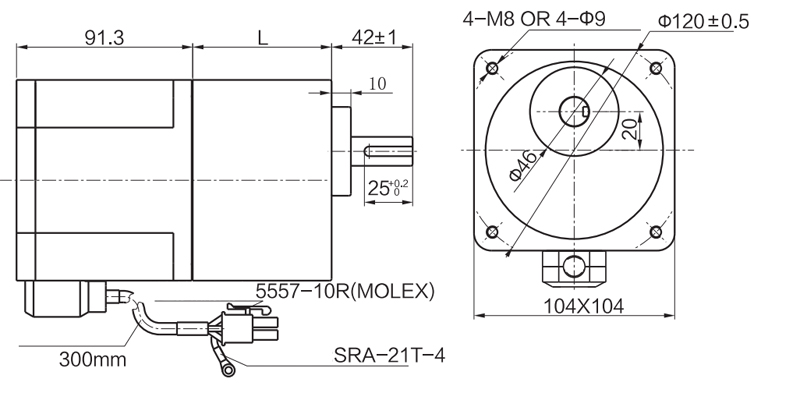

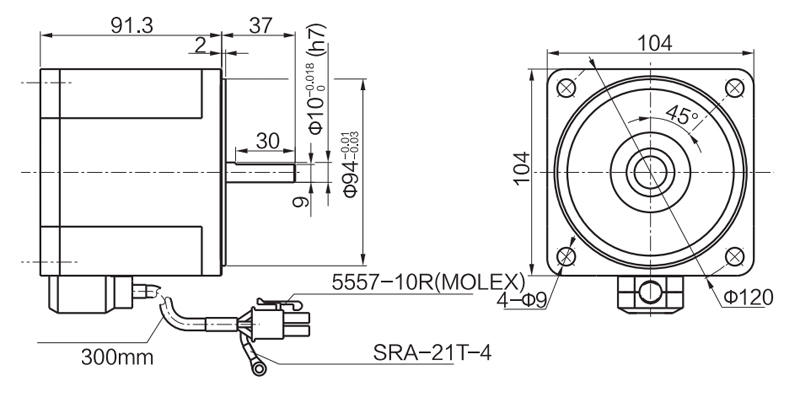

104 Mga Dimensyon ng Serye (Unit MM)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 2.5kg / gearhead: 2.1kg

Modelong motor Modelong Gearhead Ratio ng gear Sukat
Z6BLD400- □ GU 6gu □ KB 3 ~ 200 72

Ipasok ang ratio ng gear sa kahon (□) sa loob ng pangalan ng modelo na $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ na pangalan

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang seksyon ng seksyon ng shaft ay pareho sa mga uri ng pinion shaft.

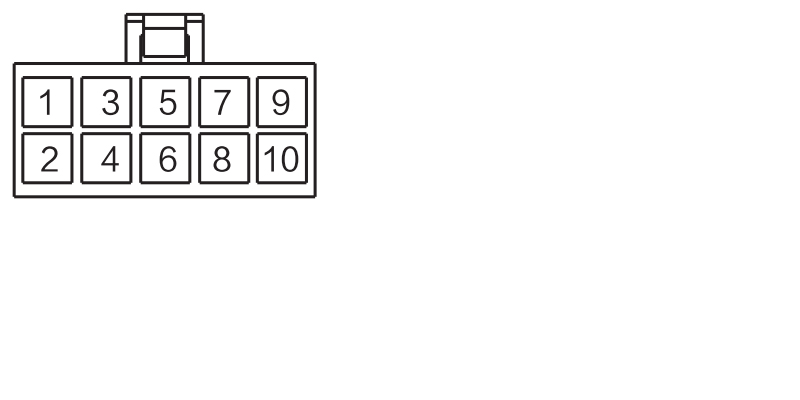

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Ang kahulugan ng kaukulang pag -aayos ng cable
1 2 3 4 5 6 7 8 9 10
W Hu U HV V HW Metal wire mesh VCC 5V GND $ $

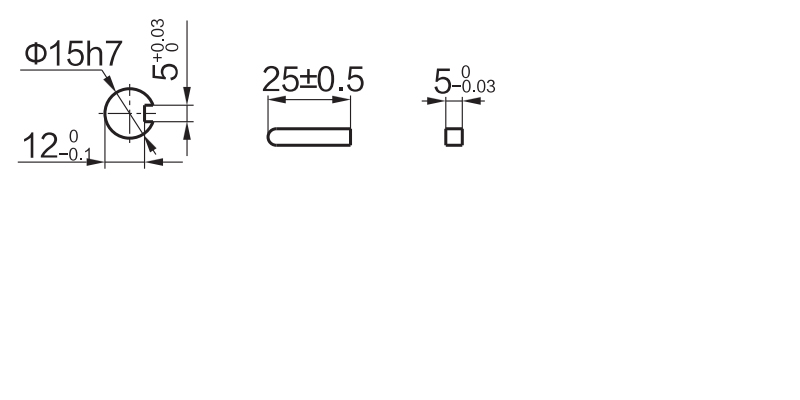

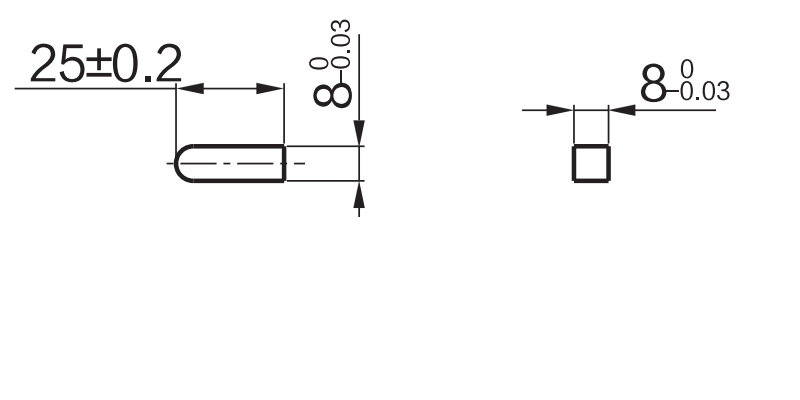

Key · Keyway (ang susi ay kasama sa gearhead) $ $

104 l Uri ng reducer

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 4.3kg / gearhead: 2.1kg $ $

Key · Keyway (ang susi ay kasama sa gearhead)

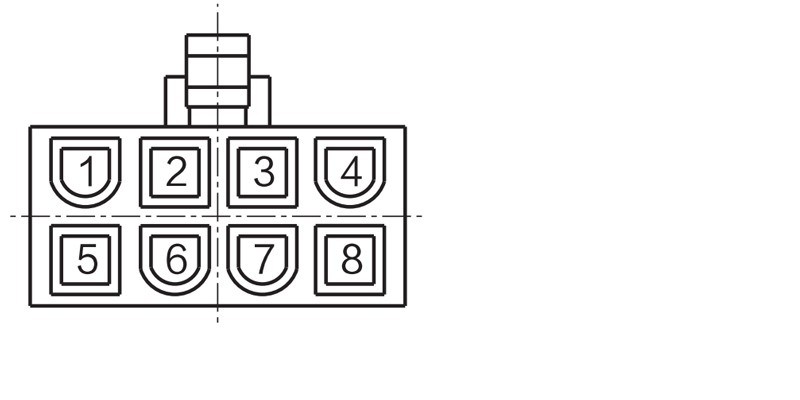

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $

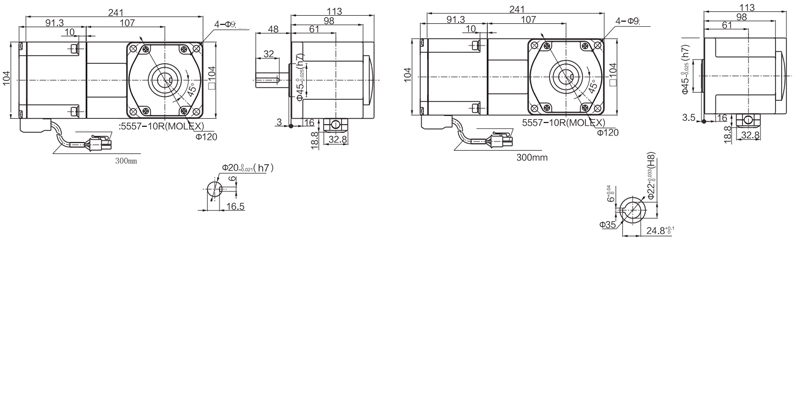

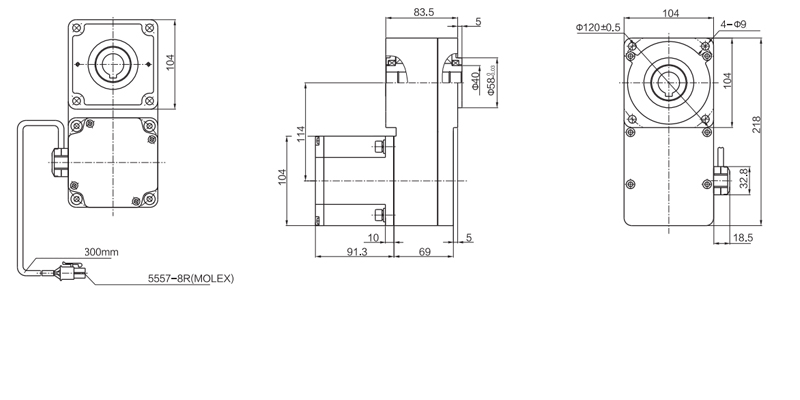

104 tamang reducer ng anggulo

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 4.3kg / gearhead: 2.1kg $ $

WRIE PLUG HOLE CORMENTING SIGNAL Paliwanag

Plug hole 1 2 3 4
Signal U W Hz Hu
Plug hole 5 6 7 8
Signal V Gnd HW VCC $ $
