  • 6W Reversible AC Gear Motors
Babaligtad na AC Gear Motors

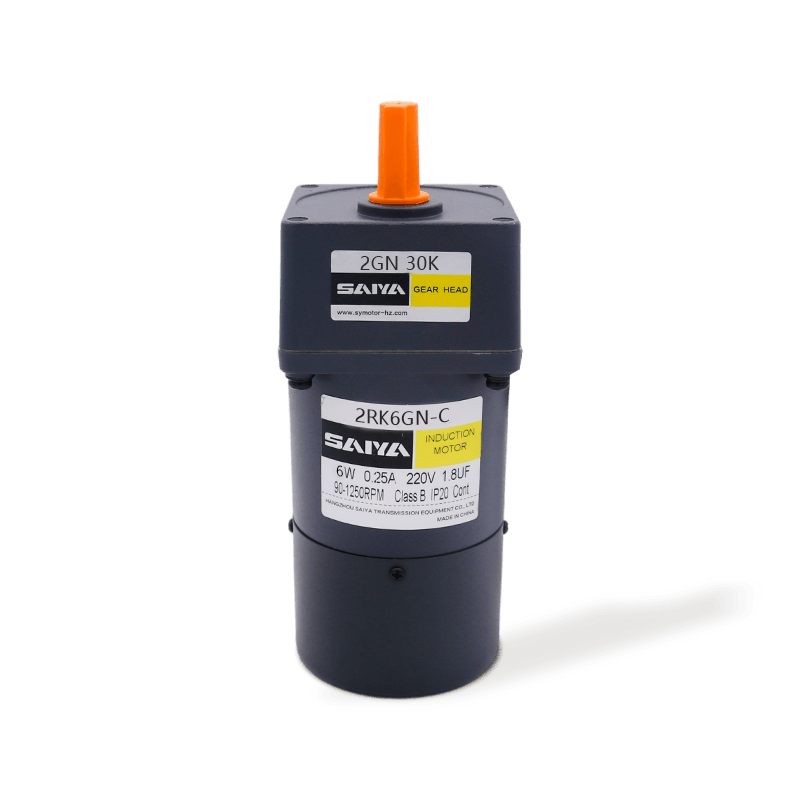

6W Reversible AC Gear Motors

Laki ng boltahe: 6w, 60mmx60mm

Gamit ang preno/boltahe na ginamit: 1PH 110-1PH 230V

Capacitance: 1-4uf

Ang bilis ay batay sa bilis ng asynchronous ng motor (50Hz: 1200R/min, 60Hz: 1450R/min)

  • 6W Reversible AC Gear Motors
PREV   |   Walang susunod na artikulo

+ Makipag-ugnayan sa amin + Pag-download ng Catalog Video ng Produkto
APLIKASYON LUGAR
Kami ay isang high-tech na negosyo na nakatuon sa produksyon at pagbebenta ng AC gear reduction motors, small reduction motors, servo-specific planetary reducer, DC brushless at brushless motor, at iba pang produkto.

  • Pag -uuri ng logistik

  • Mga awtomatikong robot

  • pagputol ng laser

  • Pag -access sa Gate ng Pag -access

  • Photovoltaic Power Station

  • Mga aparatong medikal

  • AGV

Paglalarawan ng Produkto

Ang 6W Reversible AC Gear Motors ay compact ngunit malakas na aparato, mainam para sa mga aplikasyon na nangangailangan ng tumpak na bilis at kontrol ng metalikang kuwintas. Sa laki ng frame na 60mm x 60mm, ang mga motor na ito ay idinisenyo upang magkasya sa masikip na mga puwang nang hindi nakompromiso sa pagganap. Dumating sila sa isang sistema ng pagpepreno upang matiyak ang mabilis at tumpak na paghinto, pagpapahusay ng kaligtasan at kontrol sa iba't ibang mga aplikasyon.

Ang mga motor ay maraming nalalaman sa mga tuntunin ng supply ng kuryente, na nagpapatakbo sa isang solong phase boltahe ng alinman sa 110V o 230V. Ang kakayahang umangkop na ito ay ginagawang angkop sa kanila para magamit sa iba't ibang mga rehiyon at sa ilalim ng iba't ibang mga kondisyon ng kuryente. Bilang karagdagan, nangangailangan sila ng isang kapasitor na may kapasidad na mula sa 1 hanggang 4 na microfarads (μF) upang magsimula at tumakbo nang mahusay.

Ang mga motor na ito ay nagpapatakbo sa mga bilis ng asynchronous, na nag -iiba depende sa dalas ng suplay ng kuryente :: 1200RMP para sa 50Hz at 1450 para sa 60Hz. Ang pagkakaiba sa bilis na ito ay nagbibigay -daan sa mga motor na magamit sa isang malawak na hanay ng mga aplikasyon, na nagbibigay ng pare -pareho na pagganap sa iba't ibang mga kapaligiran at mga kinakailangan.

6W Reversible AC Gear Motors ay maaasahan, mahusay, at madaling iakma, na ginagawang isang pagpipilian para sa mga gawain na hinihimok ng katumpakan sa iba't ibang mga setting ng pang-industriya at komersyal. $ $

Specs Patuloy na rating

Model · Uri

Uri ng lead wire

Output

kapangyarihan

W

Boltahe

V

Kadalasan

Hz

Kasalukuyan

A

Simula

Metalikang kuwintas

Mn.M

Na -rate

Torgue

Mn, m

Na -rate

Bilis

r/min

Kapasitor

μf

Pinion shaft

Round shaft

2iK6GN-A

2IK6A-A

6

1ph 100

50

0.240

55

48

1200

3.5

60

0.250

50

40

1450

2iK6GN-E

2IK6A-E

6

1ph 110

60

0.160

40

40

1450

2.0

1ph 120

0.180

2iK6GN-C

2IK6A-C

6

1ph 220

50

0.130

50

48

1200

0.8

1ph 230

0.140

40

1450

2iK6GN-H

2ik6a-h

6

1ph 220

60

0.130

55

40

1450

0.8

1ph 230

0.140

2iK6GN-S

2IK6A-S

6

3ph 220

50

0.076

85

48

1200

60

0.065

70

40

1450

2iK6GN-S3

2IK6A-S3

6

3PH 380

50

0.044

85

48

1200

60

0.038

70

40

1450

Kapag ang motor ay naaprubahan sa ilalim ng iba't ibang mga pamantayan sa kaligtasan, ang pangalan ng modelo sa nameplate ay ang naaprubahang pangalan ng modelo.

TANDAAN: "-A" Nangangahulugan ito ng boltahe 110V, ang kapasitor ng pagpupulong na ito ay ayon sa labe.

I -type

Motor

I -type

Modelo

Pinion shaft

Round shaft

Tingga

Wire

I -type

2iK6GN-A

2IK6A-A

2iK6GN-E

2IK6A-E

2iK6GN-C

2IK6A-C

2iK6GN-H

2ik6a-h

2iK6GN-S

2IK6A-S

2iK6GN-S3

2IK6A-S3

Parallel shaft gearhead (ibinebenta nang hiwalay)

Uri ng gearhead

Modelong Gearhead

Ratio ng gear

Mahabang buhay · mababa

Ingay

2gn □ k

3、3.6、5、6、7.5、9、10 、

12.5、15、18、20、25、30 、 36、40、50、60、75、90 、 100、120、150、180、200

2GN10XK (Decimal Gearhead)

Ipasok ang ratio ng gear sa kahon (□) sa loob ng pangalan ng modelo na $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ na pangalan

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang seksyon ng seksyon ng shaft ay pareho sa mga uri ng pinion shaft.

Decimal Gearhead

Maaaring konektado sa uri ng Gn Pinion Shaft
Timbang: 0.2kg $ $

Pormal na sukat ng kapasitor

Modelo

Modelong Capacitor

L

W

H

Pinion shaft

Round shaft

2iK6GN-A

2IK6A-A

Zd35cfaul

38

19.5

31

2iK6GN-E

2IK6A-E

Zd20cfaul

36

15.0

25

2iK6GN-C

2IK6A-C

Zd08cfaul

36

10.5

20

TANDAAN: Ang maginoo na kapasitor ay isang uri ng lead wire.Inserted 187#ay opsyonal na

Diagram ng mga kable

Ang direksyon ng pag -ikot ng motor ay tulad ng tiningnan mula sa dulo ng shaft ng motor.cw ay kumakatawan sa direksyon ng sunud -sunod, habang ang CCW ay kumakatawan sa direksyon ng counterclockwise.

Ang pangalan na ipinahiwatig sa listahan ay ang uri ng pinion shaft, na may bisa din para sa katumbas na uri ng round shaft.

2iK6GN-A 、 2IK6GN-E 、 2IK6GN-C 、 2IK6GN-H

2iK6GN-S (S3)

Clockwise (CW)

Anti-Clockwise (CCW)

Clockwise (CW)


Upang mabago ang direksyon ng pag -ikot na baguhin ang anumang dalawang koneksyon sa mga r, s at t

Tandaan:

Baguhin ang direksyon ng pag-ikot ng single-phase motor lamang matapos na ihinto ang motor.

Kung ang isang pagtatangka ay ginawa upang baguhin ang direksyon ng pag -ikot habang ang motor ay umiikot, ang motor ay maaaring huwag pansinin ang pagbabalik -tanaw na utos o baguhin ang direksyon ng pag -ikot pagkatapos ng ilang pagkaantala.

Gear Motor-Torque Table

Ang Gearhead at Mid-Gearbox ay maaaring ibenta nang hiwalay.

Ipasok ang gear ratio sa kahon (□) sa loob ng pangalan ng modelo.

Ang kulay na background □ ay nagpapahiwatig ng parehong umiikot na direksyon ng motor habang ang umiikot na direksyon ng iba ay kabaligtaran.

Ang bilis ay kinakalkula sa pamamagitan ng paghati sa kasabay na bilis ng motor (50Hz: 1500R/min 、 60Hz: 1800R/min) ng ratio ng gear. Ang aktwal na bilis ay 2% ~ 20% mas mababa kaysa sa ipinakita na halaga, depende sa laki ng pag -load.

Upang mabawasan ang bilis na lampas sa ratio ng gear sa talahanayan, ikabit ang isang desimal na gearhead (gear ratio: 10) sa pagitan ng gearhead at motor. Sa kasong iyon, ang pinapayagan na metalikang kuwintas ay 3N-M. $ $

Allowance Torque Unit: Baligtad (n.m)/ Belowside (kgf.cm)

I -type

Motor/gearhead

Ratio ng gear

3

3.6

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

90

100

120

150

180

200

Bilis r/min

50Hz

500

417

300

250

200

166

150

120

100

83

75

60

50

41

37

30

25

20

16

15

12.5

10

8.3

7.5

60Hz $ $

600

500

360

300

240

200

180

144

120

100

90

72

60

50

45

36

30

24

20

18

15

12

10

9

2iK6GN-A 2IK6GN-E 2IK6GN-C 2IK6GN-H 2IK6GN-S 2IK6GN-S3

2gn □ k

50Hz

0.12

0.14

0.19

0.23

0.29

0.35

0.39

0.49

0.58

0.70

0.75

0.88

1.10

1.30

1.39

1.60

1.90

2.40

2.90

3.00

3.00

3.00

3.00

3.00

1.22

1.43

1.94

2.35

2.96

3.57

3.98

5.00

5.92

7.14

7.65

8.98

11.2

13.3

14.2

16.3

19.4

24.5

29.6

30.0

30.0

30.0

30.0

30.0

60Hz

0.10

0.12

0.16

0.19

0.24

0.29

0.32

0.4

0.49

0.58

0.62

0.73

0.88

1.10

1.15

1.30

1.60

2.00

2.40

2.60

3.00

3.00

3.00

3.00

1.02

1.22

1.63

1.94

2.45

2.96

3.26

4.18

5.00

5.92

6.32

7.45

8.98

11.2

11.7

13.3

6.3

20.4

24.5

26.5

30.0

30.0

30.0

30.0

Upang payagan ang pag -hoist ng pag -load ng low axial load

Motor (round shaft) → P215

Gearhead → P215 $ $

J pinapayagan ang pag -load ng inertia j para sa gearhead

→ 215 Pahina → P215

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 0.75kg / gearhead: 0.4kg

Modelong motor

Modelong Gearhead

Ratio ng gear

L1

2iK6GN-A

2iK6GN-E

2iK6GN-C

2iK6GN-H

2iK6GN-S

2iK6GN-S3

2gn □ k

3 ~ 200

41.5

Ipasok ang gear ratio sa kahon (□) sa loob ng pangalan ng modelo.

Gear ratio 3 ~ 18, posible ang maikling kaso (L1 = 32) $ $
