Brushed DC gear motor

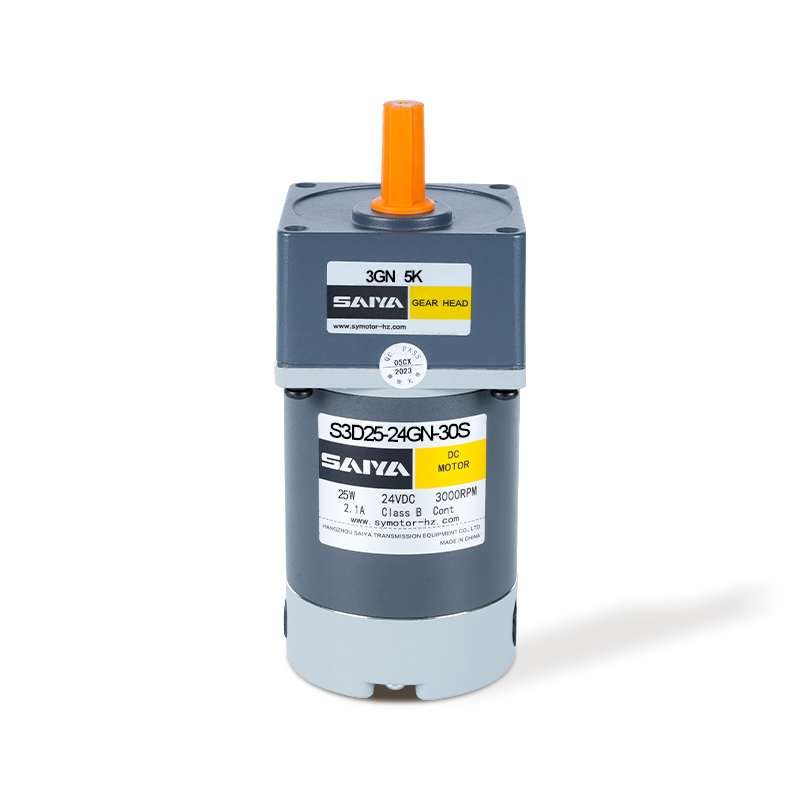

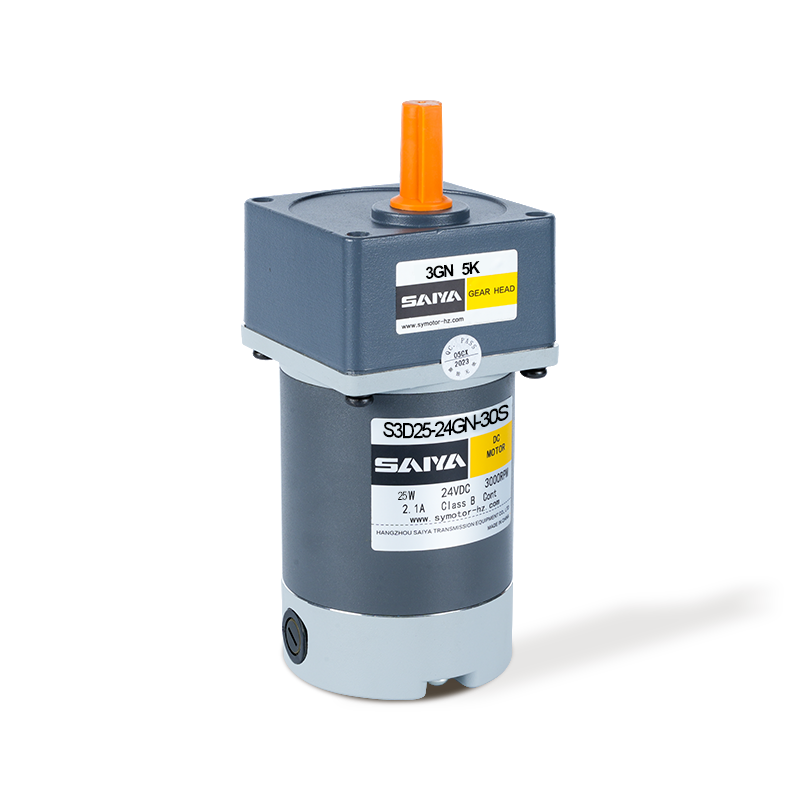

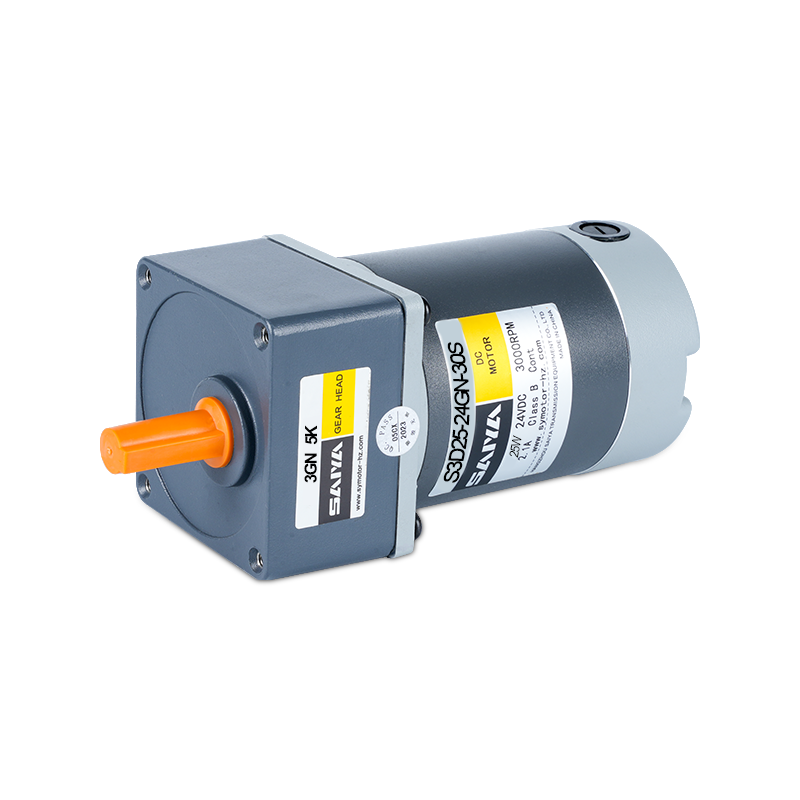

25W Brush DC Gear Motors

Laki ng Boltahe: 25W, 70mmx70mm
Operating boltahe: 12-90V
Walang mga parameter ng pag-load: bilis 3100-3300rpm
Kasalukuyang ginamit: 0.3-1.0a
Mga parameter ng pag-load: bilis ng pag-ikot 2700-3000rpm
Kasalukuyang ginamit: 0.6-3.5A
Torque: 80-88mn.m $ $

  • 25W Brush DC Gear Motors
  • 25W Brush DC Gear Motors
  • 25W Brush DC Gear Motors
PREV   |   SUSUNOD

+ Makipag-ugnayan sa amin + Pag-download ng Catalog Video ng Produkto
APLIKASYON LUGAR
Kami ay isang high-tech na negosyo na nakatuon sa produksyon at pagbebenta ng AC gear reduction motors, small reduction motors, servo-specific planetary reducer, DC brushless at brushless motor, at iba pang produkto.

  • Pag -uuri ng logistik

  • Mga awtomatikong robot

  • pagputol ng laser

  • Pag -access sa Gate ng Pag -access

  • Photovoltaic Power Station

  • Mga aparatong medikal

  • AGV

Paglalarawan ng Produkto

Nag -aalok ang 25W Brush DC Gear Motor ng mataas na pagganap at kakayahang umangkop, perpekto para sa isang hanay ng mga pang -industriya at hobbyist na aplikasyon. Sa laki ng frame na 70mm x 70mm, ang motor na ito ay idinisenyo upang magkasya sa mga nakakulong na puwang nang hindi nakompromiso sa kapangyarihan. Nagpapatakbo ito sa isang malawak na saklaw ng boltahe ng 12-90V, na nagbibigay ng kakayahang umangkop para sa iba't ibang mga mapagkukunan ng kuryente at mga sistema ng kontrol.

Sa mga kondisyon ng walang pag-load, ang motor ay tumatakbo sa bilis na 3100-3300 rpm, na gumuhit ng isang kasalukuyang sa pagitan ng 0.3-1.0a. Kapag sa ilalim ng pag-load, ang bilis ay bumababa nang bahagya sa 2700-3000 rpm, na may kaukulang kasalukuyang draw ng 0.6-3.5A. Ang motor na ito ay naghahatid ng isang metalikang kuwintas ng 80-88mn.m, tinitiyak na maaari itong hawakan ang mga hinihingi na mga gawain nang madali.

Ang 25W brush DC gear motor ay mainam para sa mga application na nangangailangan ng tumpak na bilis at kontrol ng metalikang kuwintas. Ito ay angkop para magamit sa mga robotics, awtomatikong mga sistema, maliit na makinarya, at iba pang mga proyekto kung saan mahalaga ang pagiging maaasahan at pagganap. Ang malawak na boltahe ng motor at kasalukuyang mga saklaw ay nagpapaganda ng pagiging tugma nito sa magkakaibang mga elektronikong controller at mga pag -setup ng kuryente.

Mga parameter ng pagganap ng motor

Modelo Boltahe Kapangyarihan Walang mga parameter ng pag-load Mga parameter ng pag -load Buhay ng brush Timbang ng motor
Bilis Kasalukuyan Bilis Metalikang kuwintas Kasalukuyan
V W r/min A r/min Mn.M A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Ang boltahe ng motor, kapangyarihan at bilis ay ipapasadya ayon sa kanyang kahilingan sa ilalim ng pinapayagan na kalagayan ng dimensyon ng adoptable

Ginagamit namin ang W pagkatapos ng D sa modelo upang maipahayag ang panlabas na motor ng brush. Tulad ng z20w06-12gn.lf no w, nangangahulugan ito ng karaniwang panloob na motor ng brush para sa panlabas na motor ng brush, maaari mong palitan nang direkta ang brush. Para sa mga panloob, kailangan nating i -disassembly muna ang motor.

Gear Motor-Metalikang kuwintas Table

Modelo Boltahe Kapangyarihan Walang mga parameter ng pag-load Mga parameter ng pag -load Buhay ng brush Timbang ng motor
Bilis Kasalukuyan Bilis Torque Kasalukuyan
V W r/min A r/min Mn.M A H kg
S2D10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0.5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0.3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0.3 max. 2800 34 0.6 2000 0.7

Ang mga gearheads ay ibinebenta nang hiwalay. Ang mga desimal na gearheads ay hindi magagamit.

Ipasok ang gear ratio sa kahon (□) sa loob ng pangalan ng modelo.

Ang kulay na background (□) ay nagpapahiwatig ng parehong umiikot na direksyon ng motor habang ang umiikot na direksyon ng iba ay kabaligtaran.

Ang bilis ay kinakalkula sa pamamagitan ng paghati sa magkasabay na PED ng motor ng gearatio. Ang aktwal na bilis ay 2% ~ 20% mas mababa kaysa sa ipinakita na halaga, depende sa laki ng pag -load.

Upang mabawasan ang bilis na lampas sa ratio ng gear sa talahanayan, ikabit ang isang desimal na gearhead (gear ratio: 10) sa pagitan ng gearhead at motor. Sa kasong iyon, ang pinapayagan na metalikang kuwintas ay 5nm. $ $

Allowance Torque Unit: Baligtad (n.m)/Belowside (kgf.cm)

I -type Ratio ng gear 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 Gn

Bilis

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

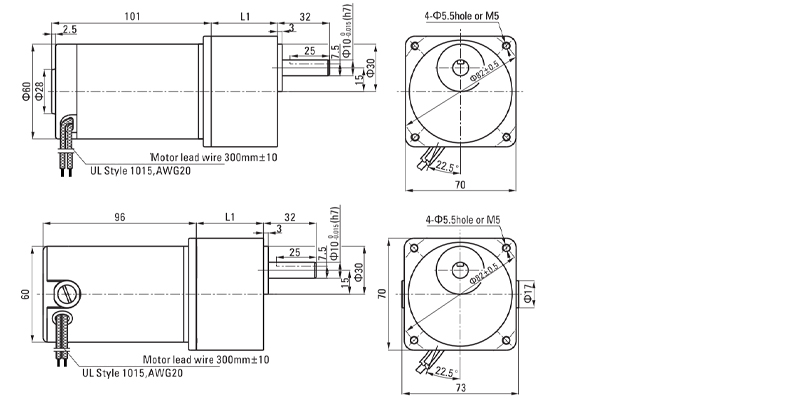

Mga Dimensyon (unit mm)

Ang pag -mount ng mga tornilyo ay kasama sa gearhead.

Uri ng mga kable ng lead

Timbang: motor: 1.0kg / gearhead: 0.55kg

Modelong Gearhead Ratio ng gear L1
3gn □ k 3 ～ 18 32
25 ～ 200 42

Ipasok ang gear ratio sa kahon (□) sa loob ng pangalan ng modelo.

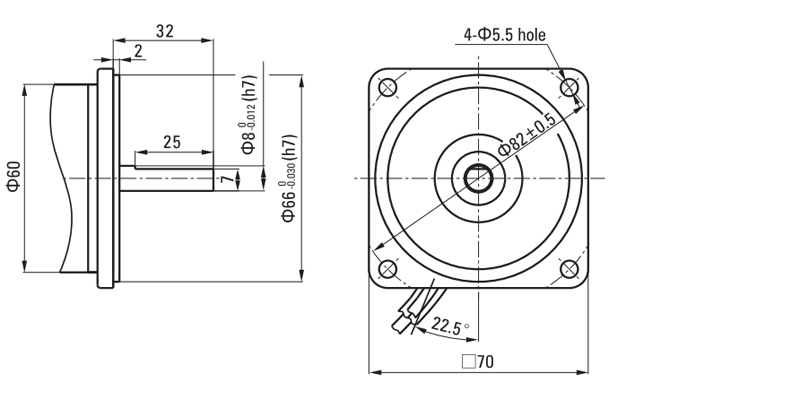

Seksyon ng baras ng uri ng pag -ikot ng baras

Ang pagbubukod ng timbang at ang hugis ng seksyon ng seksyon ng motor ay pareho sa uri ng pinion shaft.

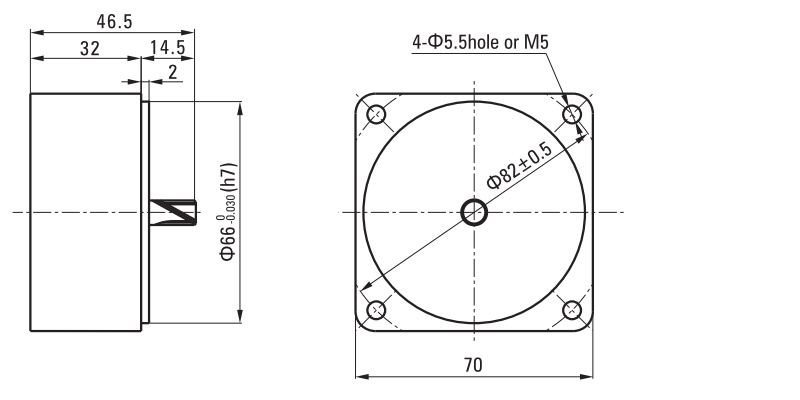

Decimal Gearhead

Maaaring konektado sa uri ng Gn Pinion Shaft
3GN10X
Timbang: 0.31kg $ $
